Przykręcana podstawa maszyny — kiedy stabilizuje posadowienie, a kiedy przenosi drgania

Maszyna po precyzyjnym ustawieniu na hali produkcyjnej często nadal pracuje z zauważalnymi wibracjami lub wykazuje lekkie kołysanie. Przyczyną takiego stanu rzadko bywa sam błąd kalibracji poziomu. Decydujące znaczenie ma fizyczny sposób oparcia ramy o posadzkę przemysłową. Niewielkie nierówności betonu, niewidoczne gołym okiem, sprawiają, że znaczna część ciężaru sprzętu opiera się na zbyt małej powierzchni styku. Taka asymetria generuje dodatkowe siły dynamiczne w trakcie pracy, obciążając nierównomiernie całą konstrukcję nośną. Z czasem zjawisko to prowadzi do przedwczesnego zużycia łożysk, rozkalibrowania prowadnic liniowych oraz pogorszenia jakości obrabianych detali. Właściwe ustabilizowanie urządzenia wymaga inteligentnej kompensacji tych odchyłek u samej podstawy, zanim wibracje przeniosą się na wrażliwe mechanizmy.

Jak płyta i śruba regulacyjna przenoszą ciężar?

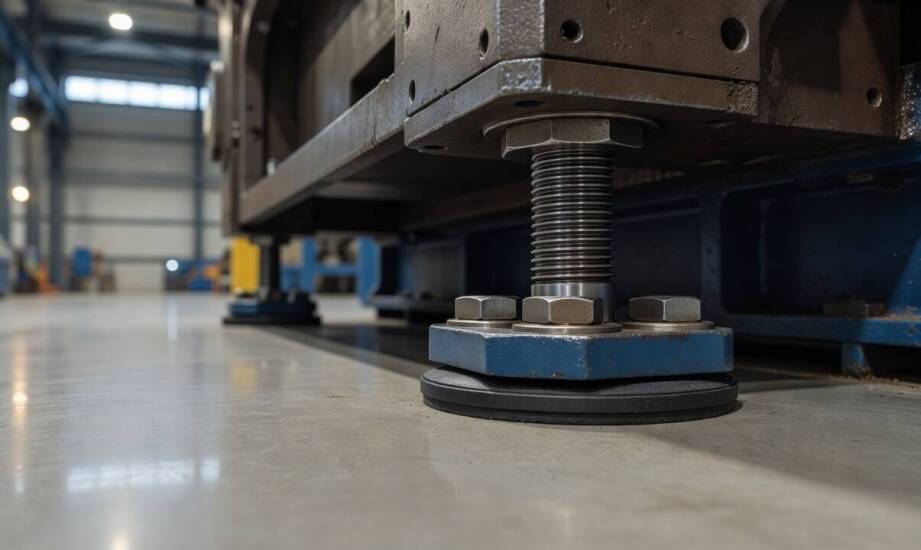

Mechanizm oparcia ciężkiej maszyny o podłoże składa się zazwyczaj z nagwintowanego trzpienia oraz szerokiej stopy oporowej. Ten stosunkowo prosty układ mechaniczny bierze na siebie całą odpowiedzialność za odprowadzanie pionowego ciężaru ramy do wylewki. Przejmuje on również siły boczne powstające przy rozruchu ciężkiego wrzeciona, nagłym hamowaniu suportu czy agresywnej obróbce twardych materiałów. Wiele takich stóp wykorzystuje przeguby kulowe, które pozwalają talerzowi nośnemu idealnie dopasować się do naturalnego spadku technologicznego posadzki. Możliwość płynnej regulacji wysokości niweluje różnice poziomu rzędu kilkunastu milimetrów. Zapewnia to pełny kontakt płyty z betonem, co rozkłada punktowy nacisk równomiernie na znacznie większą płaszczyznę i zapobiega wgnieceniom.

Prawidłowe dociągnięcie elementów regulacyjnych skutecznie ogranicza zjawisko osiadania maszyny w pierwszych miesiącach eksploatacji. Luzy na gwincie pojawiające się z czasem powodują utratę sztywności, co błyskawicznie nasila szkodliwe drgania rezonansowe. Instalatorzy często stosują nakrętki kontrujące lub chemiczne środki blokujące, które powstrzymują samoistne wykręcanie się detali pod wpływem cyklicznych wibracji. Podstawki do maszyn oraz zgodne z rygorystycznymi normami DIN elementy złączne dostarcza polskim i zagranicznym odbiorcom hurtownia METFIX. Oferta tego pomorskiego importera obejmuje różnorodne wibroizolatory oraz przemysłowe kółka poziomujące. Inżynierowie utrzymania ruchu precyzyjnie dobierają je pod kątem masy całkowitej oraz specyficznej charakterystyki pracy konkretnego sprzętu w zakładzie.

Kiedy zakotwienie fundamentu tłumi szkodliwe drgania?

Sztywne mocowanie urządzenia do betonowej płyty za pomocą nierdzewnych kotew mechanicznych lub chemicznych bywa niezbędne przy szczególnie wysokich obciążeniach dynamicznych. Prasy krawędziowe, gilotyny hydrauliczne czy wieloosiowe wycinarki generują gwałtowne zmiany siły, które mogą przesunąć niezakotwiczoną maszynę podczas cyklu pracy. W takich warunkach stalowe śruby kotwiące odprowadzają potężne momenty zginające prosto do głębokiego podłoża. Chroni to całą zrobotyzowaną linię produkcyjną przed nagłą utratą kalibracji referencyjnej. Kotwienie staje się również wymogiem bezpieczeństwa w przypadku maszyn o wysoko położonym środku ciężkości, narażonych na przypadkowe przewrócenie.

Skuteczność tego inwazyjnego rozwiązania zależy bezpośrednio od parametrów fizycznych samej posadzki przemysłowej. Zbyt cienka lub słabo zbrojona wylewka działa niczym membrana przenosząca fale akustyczne i mechaniczne na sąsiednie stanowiska pracy. Miękki fundament zamiast pochłaniać energię uderzeń, potęguje wibracje odczuwalne na całej hali produkcyjnej. Błędne rozmieszczenie punktów podparcia prowadzi dodatkowo do miejscowego pękania betonu pod wpływem silnie skoncentrowanego nacisku punktowego.

Masa własna urządzenia, rodzaj obrabianego surowca oraz częstotliwość cykli produkcyjnych narzucają inżynierom odpowiednią strategię posadowienia. Sprzęt o typowo udarowym charakterze pracy wymaga zwykle wylania niezależnych, masywnych bloków fundamentowych, oddzielonych elastyczną dylatacją od reszty posadzki. Odpowiednia grubość takiej izolacji powstrzymuje propagację drgań, co zapobiega błędom pomiarowym w pobliżu precyzyjnych współrzędnościowych maszyn kontrolnych.

Trwała stabilność całego parku maszynowego opiera się na umiejętnym dopasowaniu rodzaju podstawy do rzeczywistych sił występujących podczas obróbki materiału. Samo mocne dokręcenie gwintów poziomujących nigdy nie zastępuje rzetelnej analizy właściwości nośnych i akustycznych posadzki. Osiągnięcie optymalnego środowiska pracy wymaga rozróżnienia sytuacji, w których energia powinna zostać pochłonięta przez elastomery, od tych, w których musi trafić bezpośrednio do fundamentu. Dopiero przemyślane połączenie odpowiednich stóp wahliwych, izolatorów drgań lub twardych kotew stalowych gwarantuje bezpieczeństwo operatorów i wydłuża żywotność samych układów mechanicznych.
